今天小編來說一下多功能雕刻機旋轉軸怎么連接的問題。

旋轉軸的電機線插到X或Y軸的驅動器上面就可以用的，用之前要修改一下旋轉軸的電機參數，參數不修改的話做出來的尺寸會變形的。

多功能雕刻機加旋轉軸的作用：

1、雕刻機計算旋轉雕刻路徑不用展開曲面。

2、不用反復旋轉工件，一次完成刀具路徑計算。

3、減小精加工余量，刀具路徑可以分層粗加工。

4、實現局部旋轉加工，可設定角度范圍和長度范圍。

5、受夾具精度的影響，不規則旋轉工件加工通常采用多面旋轉定位加工。不同加工方向之間總是存在接痕。

6、沒有定位接痕旋轉軸旋轉雕刻加工采用轉軸整體方式，雕刻機生成自動封閉的旋轉雕刻加工路徑。

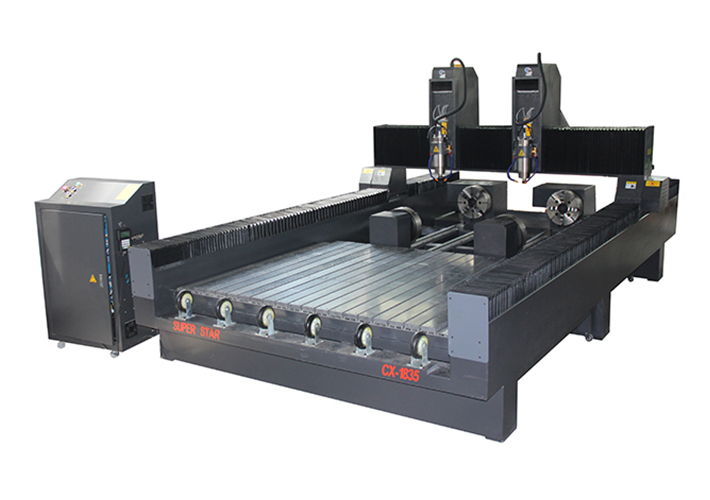

多功能雕刻機升降平臺旋轉軸性能特點：

1、雕刻機床身及機架是用厚壁方管焊接成的，并且進行消除應力處理，剛性好，不變形。

2、Y軸采用的是雙電機驅動，高精度齒輪、齒條傳動，功率比較大，運行平穩。

3、升降平臺采用的是2KW三相異步電機，渦輪渦桿變速箱，帶動大節距鏈輪和四條大直徑梯形絲杠，并加置四條大直徑導向光杠上下升降運動，平穩可靠，舉升重量可達1.5噸。

4、旋轉器采用機床卡盤（正反爪）及后尾頂針。后尾頂針運動用方形直線導軌，同心度極精。底盤是采用整體鑄造精加工而成。加工件直徑可達400毫米，長度可達1200毫米，被加工件重量可達56公斤，并配置工件平衡滾輪。

5、在升降平臺上可選配不銹鋼水槽，以備加工石材用，還設有自動給水裝置。

6、在設備平臺上可放置2個4012型旋轉器，在不加工圓柱型工件時，可將旋轉器卸下，進行平面雕刻，平面工件厚度可達700毫米。

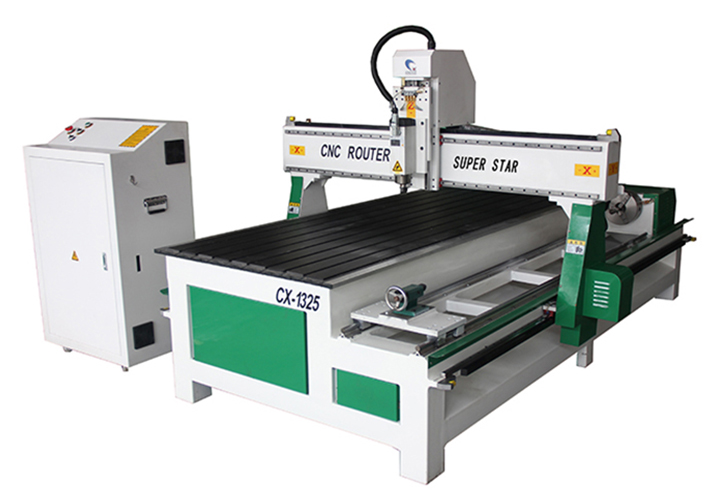

多功能雕刻機加旋轉軸的常見方法：

1、直接放平臺上，這樣龍門需要加高，進行平面的雕刻的時候平臺尺寸不影響。旋轉軸可隨時放上，拿下來。

2、放平臺側面，旋轉軸直徑的大小影響龍門是否加高，如果直徑大需要龍門加高，要是直徑10公分就不需要了，但是旋轉軸放側面會影響平臺雕刻尺寸，有時需要龍門加寬。

3、臺面下沉，臺面整體下沉，把旋轉軸放平臺下面，雕刻平面的話把平臺在放旋轉軸上面進行雕刻。

以上為您介紹了多功能雕刻機加旋轉軸的作用、性能特點和常見方法等問題，希望對大家有所幫助，如果您覺得有用可以關注超星數控，我們會為您提供更多關于雕刻機的小知識~
